quattro型多换能器三维浅剖
技术参数
四波束模式（QBM，四个独立换能器）:
-（PHF）主频源级/声功率：235 dB//µPa re 1 m / ~2 kW
-波束开角（-3dB）：±2.5° 适用于所有频率
-工作水深：0.5-100 m
-穿透能力：最高20 m（取决于沉积物类型及噪音）
-脉冲频率：每个换能器可达15 ping /s
单光束模式（SBM，所有传感器组合）：
-（PHF）主频源级/声功率：245 dB//µPa re 1 m / ~4 kW
-波束开角（-3dB）：±1.5° 适用于所有频率
-工作水深：1-600 m
-穿透能力：最高50 m（取决于沉积物类型及噪音）
-脉冲频率：每个换能器可达60 ping /s
系统：
-量程分辨率：最高 5 cm（取决于脉冲设置）
-主频（PHF）：100 kHz（频率范围 85-115 kHz）
-差频（SLF）：4，5，6， 8，10，12，15 kHz
-SLF总频带：2-22 kHz
-脉冲类型：Ricker, CW
-脉冲宽度：0.07-1.0 ms
-上部单元(收发)（WDH）：52 cm×40 cm×34 cm (19''/7U) / 32kg
-换能器(15 m电缆)：4×（0.21m×0.21m×0.06m/8kg）
-升沉/横摇/纵摇补偿：是/否/否（取决于换能器数据）
-数据采集：采样率96 kHz@24bit;
低频浅剖数据：原始的（全波形海底数据）;
高频数据：处理后的（测深仪数据）
-数据文件格式：Innomar "SES3"（24 位），通过 SESconvert 转换的 "SEGY"
-外部传感器接口：姿态（HRP）、GNSS 定位、水深（均为 RS232 / UDP）、触发（BNC 接口）
-底检测方式：内部（基于 PHF 和 SLF 数据）或外部水深输入
-水深精度：(3 cm @ 100 kHz / 6 cm @ 10 kHz) + 水深值的 0.1%
-远程控制 / 测量集成：KVM / 通过 COM 或以太网（UDP）、NMEA 实现基本功能
-甲板单元（收发机）：宽 52 cm × 深 40 cm × 高 34 cm（19'' / 7U）/ 32 kg
-换能器：4 × [宽 21 cm × 深 21 cm × 高 6 cm / 8 kg（含 15 米电缆）]
-换能器额定水深：水面使用（不沉入水中）
-电源供应：100–240 V AC
可选外部直流电源逆变器(12 V or 24 V)
-功耗：<300W
-控制 / 数据存储计算机：集成式 PC（MS Windows 10/11 操作系统），配 10 英寸 TFT 显示屏
包括功能：
-24位 SLF全波形数据采集/Innomar "SES3" 数据格式
-多ping模式（用于在深水区保持高脉冲率）
-多频信号
-用于远程控制的KVM扩展器
-通过 COM / UDP 的 SESWIN 基本远程控制（例如测线开始/停止、测线名称）
可选特性：
-通过以太网的 SESWIN 扩展远程控制（所有测量设置）
-用于远程控制的 KVM 延长器
-外部直流电源适配器（12V 或 24V）
-带减震器的加固型机箱（MIL 标准，IP65）
-用于舷侧安装的换能器支架
软件：
-SESWIN数据采集软件
-SES Convert数据转换软件(RAW 转 SEG-Y, XTF, ASCII)
-SES NetView（用于在远程计算机上在线显示数据及系统信息）
-ISE后处理软件（可选）

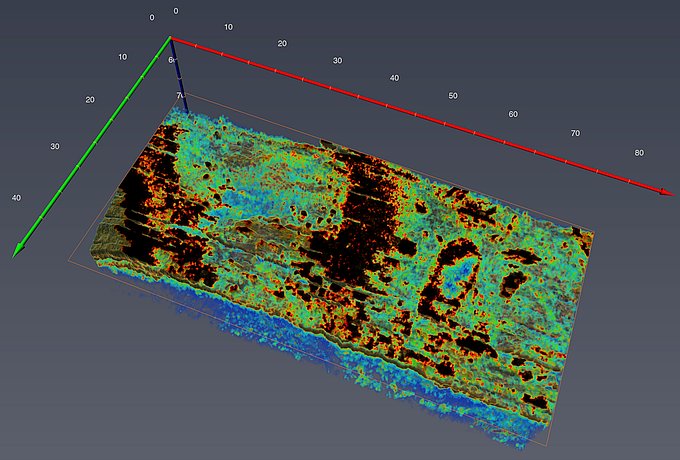

应用模型：
sixpack多换能器三维浅剖
技术参数
四波束模式（QBM，四个独立换能器）:
-（PHF）主频源级/声功率：235 dB//µPa re 1 m / ~2 kW
-波束开角（-3dB）：±2.5° 适用于所有频率
-工作水深：0.5-100 m
-穿透能力：最高20 m（取决于沉积物类型及噪音）
-脉冲频率：每个换能器可达13 ping /s
单光束模式（SBM，所有传感器组合）：
-（PHF）主频源级/声功率：247 dB//µPa re 1 m / ~5 kW
-波束开角（-3dB）：±1.5°适用于所有频率
-工作水深：2-1,000 m
-穿透能力：最高60 m（取决于沉积物类型及噪音）
-脉冲频率：每个换能器可达60 ping /s
系统：
-量程分辨率：最高 5 cm（取决于脉冲设置）
-主频（PHF）：100 kHz（频率范围 85-115 kHz）
-差频（SLF）：4，5，6， 8，10，12，15 kHz
-SLF总频带：2-22 kHz
-脉冲类型：Ricker, CW
-脉冲宽度：用户可选 0.07-1.0 ms (CW)
-上部单元(收发)（WDH）：52 cm×40 cm×34 cm (19''/7U) / 34kg
-换能器(15 m电缆)： 6 × (0.21m × 0.21m × 0.06m / 8kg)
-升沉/横摇/纵摇补偿：是/否/否（取决于换能器数据）
-数据采集：采样率数字96 kHz@24bit;
低频浅剖数据：原始的（全波形海底数据）;
高频数据：处理后的（测深仪数据）
-数据文件格式：Innomar "SES3"（24 位），通过 SESconvert 转换的 "SEGY"
-外部传感器接口：姿态（HRP）、GNSS 定位、水深（均为 RS232 / UDP）、触发（BNC 接口）
-底检测方式：内部（基于 PHF 和 SLF 数据）或外部水深输入
-水深精度：(3 cm @ 100 kHz / 6 cm @ 10 kHz) + 水深值的 0.1%
-远程控制 / 测量集成：KVM / 通过 COM 或以太网（UDP）、NMEA 实现基本功能
-甲板单元（收发机）：宽 52 cm × 深 40 cm × 高 34 cm（19'' / 7U）/ 34 kg
-换能器：6 × [宽 21 cm × 深 21 cm × 高 6 cm / 8 kg（含 15 米电缆）]
-换能器额定水深：水面使用（不沉入水中）
-电源供应：100–240 V AC
可选外部直流电源逆变器(12 V or 24 V)
-功耗：<350W
-控制 / 数据存储计算机：集成式 PC（MS Windows 10/11 操作系统），配 10 英寸 TFT 显示屏
包括功能：
-24位 SLF全波形数据采集/Innomar "SES3" 数据格式
-多ping模式（用于在深水区保持高脉冲率）
-多频信号
-通过 COM / UDP 的 SESWIN 基本远程控制（例如测线开始/停止、测线名称）
可选特性：
-通过以太网的 SESWIN 扩展远程控制（所有测量设置）
-用于远程控制的 KVM 延长器
-外部直流电源适配器（12V 或 24V）
-带减震器的加固型机箱（MIL 标准，IP65）
-用于舷侧安装的换能器支架
软件：
-SESWIN数据采集软件
-SES Convert 数据转换软件(RAW 转 SEG-Y, XTF, ASCII)
-SES NetView（用于在远程计算机上在线显示数据及系统信息）
-ISE后处理软件（可选）

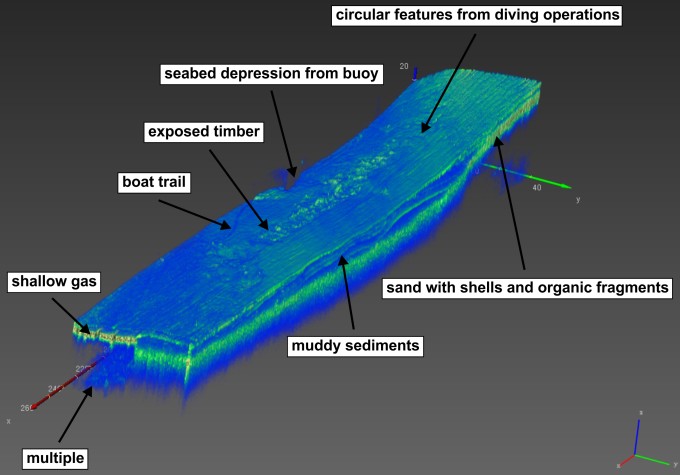

应用模型：
