Insight PRO 动态激光扫描满足水下目标高效勘测应用要求



性能参数:

量程范围:1.5m-15m

每线点数:2048

视场角:50°

X轴分辨率(沿激光线):1.3m@3m|2.3mm@5m|4.5mm@10m|6.7mm@15m

Y轴分辨率(断面-断面):2.8mm@0.5knot|11.1mm@2knot|22.2mm@4knot

Z轴分辨率(量程分辨率):0.2mm@3m|0.5mm@5m|1.9mm@7m|4.1mm@10m

采样率:限幅90Hz

功耗/激光类型/波长:700mW,3B级,450nm-温度控制

功耗:60W,24-60 VDC



动态扫描方案:
航测实时生成三维点云数据,可应用于长距离测线快速数据采集
通过优秀的勘测操控人员不断应用于高精度调查和测量



高分辨率成果:

生成真实比例的行业领先的高分辨率3D点云
高密度点云数据便于识别微小特征物、结构缺陷和精细测量
灵活多样的布放方式
适用于AUVROV、混合潜器、无人船、潜水员等集成布放方式
• 4000米工作深度可提供最大超过20米的扫测量程



已验证的可靠性:

2013年以来,由世界领先的海上勘测承包商对超过10000公里的管道,海底和水下结构物进行了扫测应用
通过直接测试对比其他手段,动态扫描方案始终优于测量等级精度

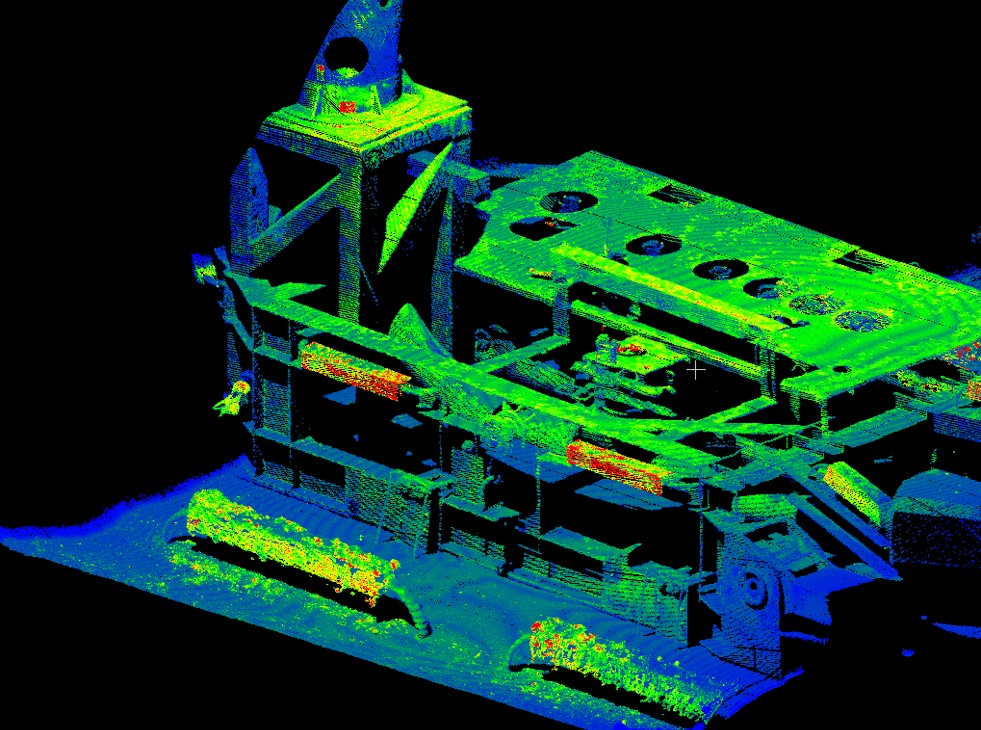

应用案例:

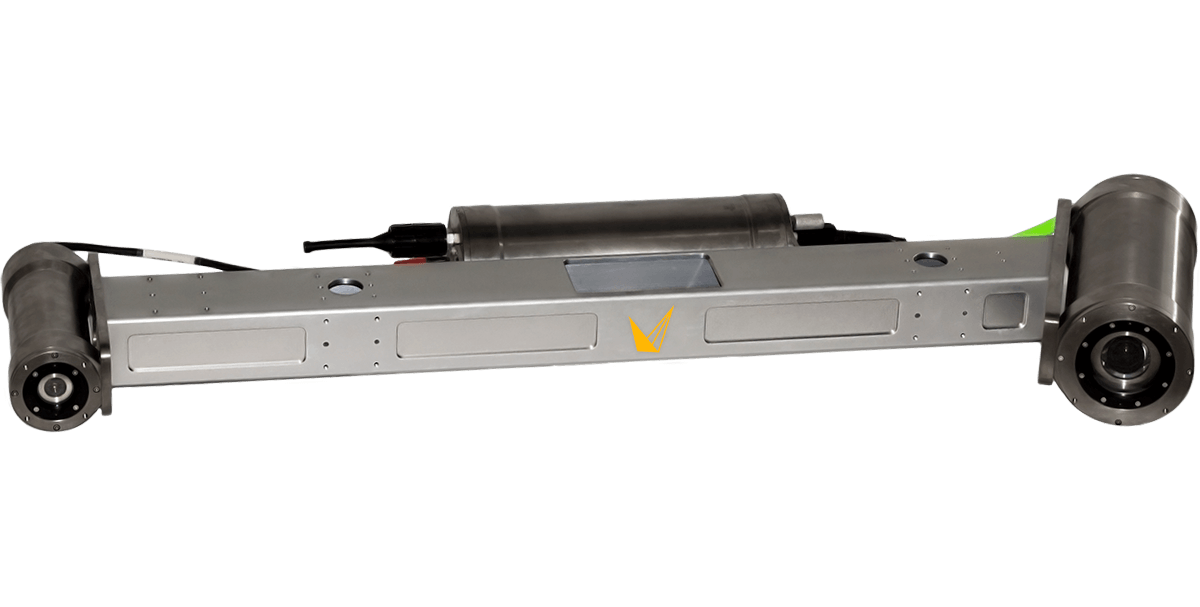

Insight Pro型 水下三维激光扫描仪
